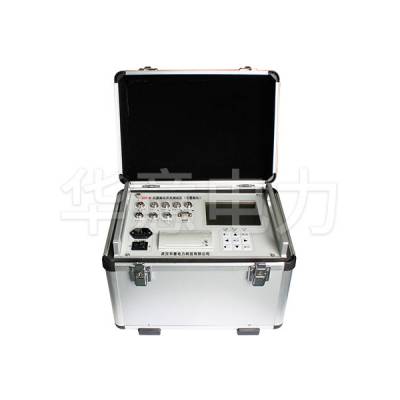

石墨触头开关测试仪产品概述

        GKC-M石墨触头开关测试仪（石墨触头）是为适应各种特殊高压开关动作特性测试的需要，开发研制的专用仪器。它以高端工控机为核心，内置800MHZ高速处理器，开机仅需10秒。其主要特点是，除了满足市场上一般的高压开关的动特性测试外，还满足西门子石墨触头开关的测试，能可靠测试石墨触头开关6个断口的动态电阻波形。仪器采用大屏幕显示，汉字提示人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。本仪器的不同在于可以配置通用测速传感器(加速度传感器)。传统的测速传感器通常用滑线电阻器或光电传感器(分光栅和光电编码器两种)，这几种都由运动和静止两部分组成。测速时，分别安装于开关的运动部件(动触头或提升杆)和静止部件(将军帽座或开关基座)上，而且配合要好。这样，针对不同的开关就需要制作很多不同的安装支架，现场安装和拆卸都很困难。经过多年的研究，将加速度技术运用于开关测速中，解决了开关现场测速传感器安装难、配合难、测试难的技术难题，通用传感器现场安装方便、简单、易于操作。

石墨触头开关测试仪仪器特点

1. 适用于国内外生产的所有型号金属触头的SF6开关、GIS组合电器、真空开关、油开关。
2. 直线行程传感器，旋转传感器，安装极为方便，简捷。
3. 主机大屏幕、直透式、背景光液晶，对比度电子调节。全中文菜单提示操作，开关动作一次，显示所有数据及波形图谱。
4. 主机可存储多组现场分、合闸试验结果，机内实时时钟，便于存档保存试验日期、时间。
5. 内置快速微型打印机，打印所有数据及图谱。
6. 仪器具有强大的数据分析功能，能对断路器机械特性的各项指标参数进行有效分析。

石墨触头开关测试仪性能介绍

1. 时间：12个普通金属断口的固有分、合闸时间。同相同期，相间同期。
2. 重合闸：每断口的合－分，分－合,分-合-分过程时间:一分时间、一合时间、二分时间、金短时间、无电流时间值。
3. 弹跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形；每断口的分闸反弹幅值。
4. 速度：刚分、刚合速度，速度，时间－行程特性曲线。
5. 电流：分、合闸线圈的分、合闸电流值、电流波形图。
6. 动作电压：机内提供DC30～250V／20A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。
