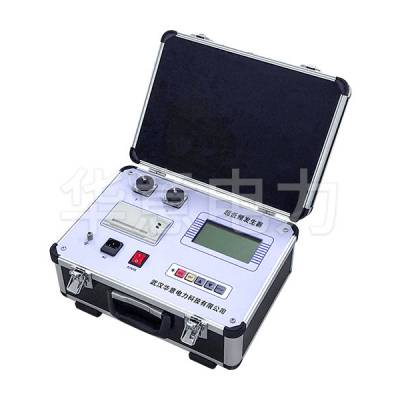

***频发生器实际上是工频耐压试验的一种替代方法。对大型发电机、电缆等试品进行工频耐压试验时，可以代替大容量谐振变压器。华意电力***频高压发生器接合了现代数字变频***技术，采用微机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：***频高压发生器通用技术条件》电力行业标准，使用十分方便。

***频高压发生器是进行***频交流耐压试验的高压测试装置，本装置适用于电力部门和工矿企业在现场对聚乙烯、交联聚乙烯塑料电缆及其他高压电气设备进行绝缘耐压试验。本装置相对于直流耐压试验具有较小的破坏性且与交流工频耐压具有等效性。

从国内外多年的理论和实践证明，用0.1Hz***频耐压试验替代工频耐压试验，不但能有同样的效果，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五***之一，且操作简单，与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。国家发改委已制定了《35kV及以下交联聚乙烯绝缘电力电缆***频（0.1Hz）耐压试验方法》行业标准。我国正在推广这一方法，本仪器是根据这一需要研制而成的。可广泛用于电缆、大型高压旋转电机的交流耐压试验。

试验原理

***频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道，在对大型发电机、电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，电力部门采用了降低试验频率，从而降低了试验电源的容量。

接合了现代数字变频***技术，采用微机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：***频高压发生器通用技术条件》电力行业标准，使用十分方便。国内外均采用机械式的办法进行调制和解调产生***频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功***压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之外，另外，还有如下特点需要特别说明：

◇电流、电压、波形数据均直接从高压侧采样获得，所以数据准确。

◇具有过压保护功能，当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。

◇具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行***停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。

◇高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。

◇由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。
